I/O-Virtualisierung für Fujitsu PRIMERGY Rack und Blade Server (VIOM)

Bisher war Fujitsu ServerView Virtual-IO Manager (VIOM) ein Synonym für Fujitsu PRIMERGY Blade Server I/O-Virtualisierung. Mit der Freigabe der Version 3.0 können jetzt auch Fujitsu PRIMERGY Rack Server in eine VIOM-Umgebung integriert werden. Wie bereits in der Vergangenheit sorgt VIOM für eine starke Vereinfachung der Verwaltung von PRIMERGY Servern in LAN- und SAN-Umgebungen, während es höchste Flexibilität in der Bereitstellung und im Betrieb bietet. Aus derzeitigen Switching-Architekturen wird durch die Virtualisierung physischer Netzwerkadressen und durch eine klare Trennung des Servermanagements vom LAN- und SAN-Management eine ganze Komplexitätsschicht eliminiert.

Die I/O-Systeme sind von den Betriebssystemen vollständig unabhängig und für Anwendungen, Services, Netzwerke und Speichersysteme komplett transparent. Dies ermöglicht transparente Verlagerungen von Diensten, Ausfallsicherung durch Server-Failover sowie eine einfache und schnelle Inbetriebnahme von Ersatz- oder zusätzlichen Servern. Auch können ganze SAN- und LAN-Pools vorkonfiguriert werden: Dies entspricht einer deutlichen Zeit- und Kosteneinsparung, da I/O-Adressen vorab zugewiesen werden können und damit die Basis für „plug and go“ bei VIOM-verwalteten Servern geschaffen wird.

Mit dem ServerView Virtual-IO Manager können bisher komplexe und zeitaufwändige Tätigkeiten im Rechenzentrum viel einfacher und in Minuten anstatt Stunden oder sogar Tagen ausgeführt werden: das Management von Neuinstallationen, die Durchführung von schnellen, kostengünstigen Systemwiederherstellungen, von vorab geplanten Systemwartungen oder von Massen-Systemmigrationen wie beispielsweise die Produktivsetzung von Testsystemen.

HERKÖMMLICHE ARCHITEKTUR

Betriebsprobleme

Statische, physische Netzwerkadressen schränken die Flexibilität und Agilität ein.
Für den Austausch von Hardware oder eine Verlagerung von Anwendungen (Images) sind LAN- und SAN-Neukonfigurationen auf Blade und auf Rack Servern erforderlich.

Verwaltungsprobleme

Die Überschneidung verursacht simultane Verwaltungsarbeiten für Server, Storage und Netzwerk

NEUE ARCHITEKTUR

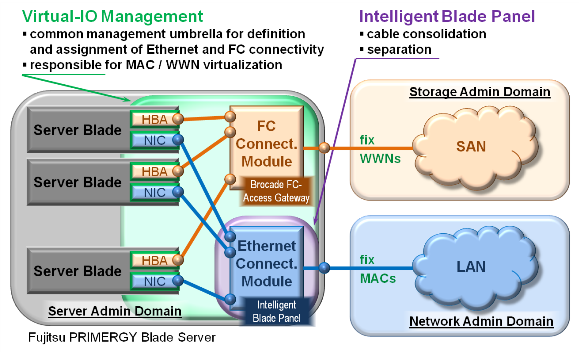

Auf Fujitsu PRIMERGY Blade Servern beinhaltet ServerView Virtual-IO Manager angepasste I/O-Hardwaremodule, die so genannten Connection Blades. Die Connection Blades bieten hohe Durchsatzraten und durch die Konsolidierung der Verkabelung eine Kosten- und Fehlerreduzierung, die mit konventionellen Switches vergleichbar ist. Zudem können die verschiedenen Adminstrationsdomänen (Server, LAN, SAN) auf intelligente Weise voneinander getrennt werden.

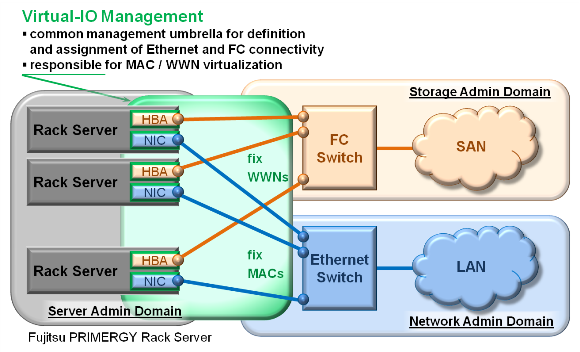

NEW ARCHITECTURES - Rack Server

Das gleiche bewährte Prinzip der I/O-Virtualisierung steht jetzt auch für eine Reihe von Fujitsu PRIMERGY Rack Servern zur Verfügung. Auf die gleiche Weise wie bei PRIMERGY Blade Servern werden virtuelle, kundendefinierte Adressen statt festcodierter MAC-Adressen und WWNs verwendet.

Hauptmerkmale	Vorteile
Trennung des Server-Managements vom LAN- und SAN-Management	Verringert den Administrationsaufwand und die Kosten, da die Definitionsarbeit für die Konfiguration nur einmal geleistet werden muss. Danach können Server ohne LAN- oder SAN- Administratoren ergänzt, ausgetauscht und wieder in Betrieb genommen werden
Isolierung und Virtualisierung der serverseitigen I/O-Parameter in einem von der Hardware unabhängigen Profilspeicher	Senkt den allgemeinen Zeit- und Kostenaufwand bei Installation, Wartung und Wiederinbetriebnahme von mit VIOM verwalteten Servern
Unterstützung von Fujitsu PRIMERGY Rack und Blade Servern	Vereinfacht die I/O Virtualisierung für eine Reihe von Fujitsu PRIMERGY Server zur dynamischen und effizienten Nutzung der vorhandenen Ressourcen
Vollkommene Unabhängigkeit vom Betriebssystem, der Anwendung, dem Netzwerk und dem Speichersystem	Erfordert keine Zertifizierung; funktioniert mit jedem Betriebssystem und Hypervisor
Einrichtung und Vorkonfiguration der gesamten LAN- und SAN-Umgebung bereits vor der eigentlichen Verfügbarkeit der Server-Hardware	Beschleunigt die Installation von Blade und Rack Servern; spart Zeit und Kosten
Flexible und rasche Neuzuweisung von Anwendungen (Images) durch Verschieben von Profilen zu den einzelnen Servern	Steigert die Serverauslastung und erlaubt eine rasche Anpassung an betriebliche Erfordernisse; die Nutzung der gleichen Hardware für unterschiedliche, nicht gleichzeitig benötigte Applikationen reduziert Kosten.
Einfache Ersatz-Server-Definition und manuelle Failover-Funktion für Server Blades	Ermöglicht ein einfaches und sicheres Wiederherstellen nach einem Serverausfall
Keine Einschränkungen in Bezug auf die Anzahl von Rack Servern, Server Blades oder Chassis	Erhöht die Effizienz der Server Administration und reduziert Kosten
Bietet in Blade Servern Pass-Thru ähnliche Verbindungen / Direct Connection Architektur	Mindert Kosten und minimiert Fehlerrisiken durch Konsolidierung der Verkabelung; gewährleistet hohen Durchsatz
Unterstützung von Emulex Universal Multi-Channel (UMC)	Ermöglicht die flexible Bandbreiten-Zuordnung für Converged Network Adapter (CNA) in umfassender und komfortabler Form
