  9. 設計製造物診断ソリューション FUJITSU Manufacturing Industry Solution 3D重畳

設計製造物診断ソリューション
FUJITSU Manufacturing Industry Solution 3D重畳

立体構造物の製造現場では、人手による加工、組立で製造されたモノが、「設計図面通りに製造されているか」を、正確かつ効率的に判定することは困難であり、モノづくり現場においては共通的な課題となっています。

近年の3D CAD普及に伴い、立体構造物は複雑形状なっており製造難易度も飛躍的に高くなってきています。今後、人手による加工や組立のミスを正確かつ効率的に判定することは、益々困難となることが予想されます。そのため、初期段階でヒューマンエラーを発見し、手戻りを食い止めるかが企業にとって成長のカギとなります。

「FUJITSU Manufacturing Industry Solution 3D重畳」(以下、「3D重畳」)は設計行程で作成した3D CADを利用し、製造物写真を、AR技術で誰でも簡単に重ね合せる(以下、重畳)ことで、製造ミスを即座に発見し、後工程での手戻りを前倒しで発見を可能とするシステムです。「3D重畳」で重畳した結果は診断情報としてデーターベースに格納することが可能であり、診断業務のノウハウ共有、品質管理、進捗管理に活用することができます。

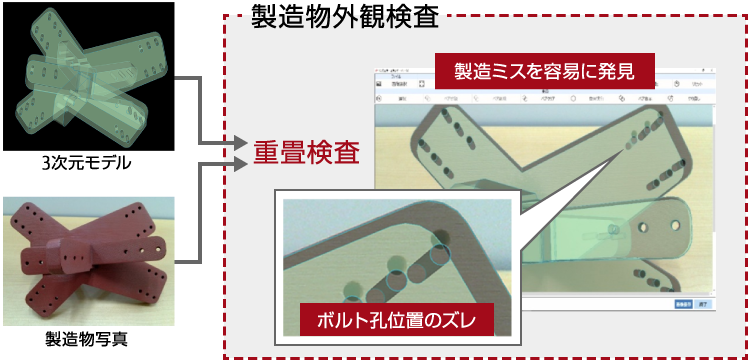

3D重畳イメージ


イベント・セミナー

  • 現在予定している「3D重畳」のイベント・セミナーはありません。

特長

段取りが簡単

  • 3次元設計図(STLファイル)と製造物写真を用意するだけ

    写真撮影するカメラはスマートフォン、デジカメにも対応しています。

簡単操作

  • タッチ対応の直観的操作

    判定する技術者のノウハウに依存せずに操作ができます。

    30分程度の教育で操作を習得することが可能です。

製造不良を簡単に発見

  • 3D設計図と部材写真の重畳で簡単に製造不良を発見

    2~3分程度で診断が終わるため、全数の部材診断が可能になります。

    製造不良の早期発見で後工程での手戻りがなくなります。

診断結果はサーバに格納

  • 診断した結果はサーバに保存され利活用が可能

    保存された結果でノウハウ共有、進捗管理、品質記録として活用することができます。


主な機能

サーバ

ユーザ管理 システム管理者、業務管理者、診断ユーザの権限付与
ユーザの追加、削除
診断情報準備 プロジェクトの新規作成、削除、ステータス変更
3Dモデル登録、診断チェックシート登録、組み立て指示書、マニュアル等の準備
診断結果管理 診断進捗、合否結果、診断ユーザ、診断結果管理

タブレット

権限管理 権限有無によるプロジェクトの更新、参照
プロジェクト完了、未完了によるプロジェクトの更新、参照
診断 製造物写真撮影、他カメラ撮影画像のインポート、重畳診断
結果起票 診断結果新規、参照起票
診断チェックシート記載、合否判定
サーバー同期 プロジェクトダウンロード、プロジェクトの同期(差分ダウンロード)

導入事例



動作環境

ハードウエア動作環境

サーバ スペック
CPU Intel® Xeon™ プロセッサー X5650(2コア/2.67GHz)以上推奨
メモリ 6GB以上推奨
ハードディスク 250GB以上推奨
クライアントPC スペック
CPU Intel® Core™ m5-6V54(1.10GHz)以上推奨
メモリ 4GB以上推奨
ハードディスク 128GB以上推奨

ソフトウエア動作環境

サーバ ソフトウェア名
OS Microsoft Windows Server 2012(x64)以降
データベースソフト Microsoft SQL Server 2012以降
アプリケーションサーバ Microsoft Internet Information Services 7.5
.NET Framework 4.6
クライアントPC ソフトウェア名
OS Microsoft Windows 8.1 (x64)
Microsoft Windows 10 (x64)
表計算ソフト Microsoft Office Excel 2007以降
.NET Framework 4.6
Visual C++再頒布パッケージ Visual Studio 2015のVisual C++再頒布可能パッケージ
ブラウザ Internet Explorer 11
