LS-DYNA　導入事例

自動車部品のプレス加工（株式会社ウチダソーキ様事例）

**導入事例概要**
項目	内容
導入の目的	新工法・技術の開発プレス加工の工程短縮・最適化
お客様紹介	自動車部品向けのプレス加工、冷間鍛造を専門とするエキスパートメーカー

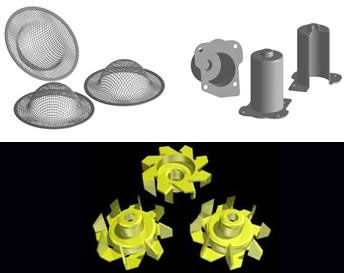

対象商品	部品…モデル数多く、品質重要

**【その1】**
項目	内容
解決したい問題	打ち抜き・曲げ絞りに対するブランク形状の最適化を行いたい
製品形状図
課題	外周誤差を±0.3mm以内メッシュの微細化で、計算量大
解決の方法	LS-DYNAの8CPUでの並列計算により、計算時間を大幅に短縮
	解析モデルの全体
	変形部のメッシュを細かくして現象を再現
並列版LS-DYNAの効果	並列化により、一晩で計算を終了でき、開発サイクル内での最適な製造パラメーターの決定が可能 8CPU_Clusterの場合、CPU使用時間は2時間半、計算時間は6時間 1CPUの場合、CPU使用時間も計算時間も26時間

**【その2】**
項目	内容
解決したい問題	順送型の工程数（現在、絞り5工程）を減らしたい
製品形状図
課題	品質を保ちつつ工程数を減らせる絞り率の設定
解決の方法	LS-DYNAの計算により、板厚減少率と破断限界をチェックし、各工程の最適な絞り率を見つけ、工程数を最小化
LS-DYNA 多重実行の効果	多重実行により、一晩で計算を終了でき、開発サイクル内での最適な製造パラメーターの決定が可能 8CPU_Clusterの場合、CPU使用時間は1時間（×8）、計算時間は1時間 1CPUの場合、CPU使用時間は1時間（×8）、計算時間は8時間
