FUJITSU Storage ETERNUS Multipath Driver

アクセスパスの冗長化と負荷分散によりシステムの信頼性と性能を向上

概要

ETERNUS Multipath Driverは、ETERNUS AFおよびETERNUS DXとサーバ間を複数パス(マルチパス)で接続し、高信頼/高性能を実現するためのソフトウェアです。Oracle Solaris版、Windows版、Linux版があります。

パスが故障した場合、他のパスに切り替えてアクセスを行うパスフェイルオーバ機能により、パス故障時のアクセス停止を回避し、システムの信頼性をより向上させることができます。また、複数のパスを使用して負荷分散を行うロードバランス機能により、システム性能をさらに向上させることができます。

[ご案内]
ETERNUS Multipath Driver AIX版につきましては、2017年6月30日をもちまして、販売終了となりました。今後につきましては、AIX OSに標準添付されているマルチパスドライバのご利用をお願いいたします。
AIX OS標準添付のマルチパスドライバをご利用いただく際は、「ETERNUS DX/AF series ODM package for AIX MPIO」が必須となりますので、下記よりダウンロードをお願い致します。

標準価格:5万円(税別)より

製品体系

ETERNUS Multipath Driverでは以下の4製品をご用意しております。
また、それぞれの製品がサポートする機種は以下の通りです。

ETERNUS Multipath Driver for Low End Model

ETERNUS Multipath Driver for Entry Model

  • ETERNUS AF250 S2/AF250 オールフラッシュアレイ
  • ETERNUS DX200F オールフラッシュアレイ
  • ETERNUS DX60 S4, DX60 S3
  • ETERNUS DX100 S4, DX100 S3
  • ETERNUS DX200 S4, DX100 S3
  • ETERNUS DX60 S2注2, DX60注2
  • ETERNUS DX80 S2, DX80注2
  • ETERNUS DX90 S2, DX90
  • ETERNUS2000 全モデル 注2
  • ETERNUS4000 モデル80, モデル100
  • ETERNUS3000 モデル50, モデル80, モデル100
  • ETERNUS GR710

ETERNUS Multipath Driver for Standard Model

  • ETERNUS AF250 S2/AF250 オールフラッシュアレイ
  • ETERNUS AF650 S2/AF650 オールフラッシュアレイ
  • ETERNUS DX200F オールフラッシュアレイ
  • ETERNUS DX60 S4, DX60 S3
  • ETERNUS DX100 S4, DX100 S3
  • ETERNUS DX200 S4, DX200 S3
  • ETERNUS DX500 S4, DX500 S3
  • ETERNUS DX600 S4, DX600 S3
  • ETERNUS DX8000 S3 series 注1
  • ETERNUS DX60 S2 注2, DX60 注2
  • ETERNUS DX80 S2, DX80 注2
  • ETERNUS DX90 S2, DX90
  • ETERNUS DX400 S2 series, DX400 series
  • ETERNUS DX8000 S2 series 注1, DX8000 series 注1
  • ETERNUS2000 全モデル 注2
  • ETERNUS4000 全モデル
  • ETERNUS8000 全モデル 注1
  • ETERNUS3000 全モデル
  • ETERNUS6000 全モデル 注1
  • ETERNUS GR710
  • ETERNUS GR720
  • ETERNUS GR730
  • ETERNUS GR740 注1
  • ETERNUS GR820 注1
  • ETERNUS GR840 注1

ETERNUS Multipath Driver for Enterprise Model

  • ETERNUS AF250 S2/AF250 オールフラッシュアレイ
  • ETERNUS AF650 S2/AF650 オールフラッシュアレイ
  • ETERNUS DX200F オールフラッシュアレイ
  • ETERNUS DX60 S4, DX60 S3
  • ETERNUS DX100 S4, DX100 S3
  • ETERNUS DX200 S4, DX200 S3
  • ETERNUS DX500 S4, DX500 S3
  • ETERNUS DX600 S4, DX600 S3
  • ETERNUS DX8000 S3 series
  • ETERNUS DX60 S2 注2, DX60 注2
  • ETERNUS DX80 S2, DX80 注2
  • ETERNUS DX90 S2, DX90
  • ETERNUS DX400 S2 series, DX400 series
  • ETERNUS DX8000 S2 seies, DX8000 series
  • ETERNUS2000 全モデル 注2
  • ETERNUS4000 全モデル
  • ETERNUS8000 全モデル
  • ETERNUS3000 全モデル
  • ETERNUS6000 全モデル
  • ETERNUS GR710
  • ETERNUS GR720
  • ETERNUS GR730
  • ETERNUS GR740
  • ETERNUS GR820
  • ETERNUS GR840

(注1) 2パスまで接続可能。2パスを超える接続は不可
(注2) SASモデルは2パスまで接続可能

動作環境

動作OS 適応機種
Oracle Solaris 9
Oracle Solaris 10
Oracle Solaris 11
SPARC M10/M12
SPARC Enterprise
PRIMEPOWER, S series
Microsoft® Windows® 2000 Server
Microsoft® Windows Server® 2003
Microsoft® Windows Server® 2003 R2
Microsoft® Windows Server® 2008
Microsoft® Windows Server® 2008 R2
Microsoft® Windows Server® 2012
Microsoft® Windows Server® 2012 R2
Microsoft® Windows Server® 2016
PRIMEQUEST
PRIMERGY
他社PCサーバ
Red Hat Enterprise Linux AS v.4
Red Hat Enterprise Linux ES v.4
Red Hat Enterprise Linux 5
Red Hat Enterprise Linux 6
Red Hat Enterprise Linux 7
SUSE Linux Enterprise Server 9
SUSE Linux Enterprise Server 10
SUSE Linux Enterprise Server 11
SUSE Linux Enterprise Server 12
PRIMEQUEST
PRIMERGY
他社PCサーバ

※ 動作OSのVLに関する詳細は、「サポート情報」を御覧下さい。
※ サーバの接続や接続構成によっては、ご使用できない場合がありますので、問い合わせ窓口までお問い合わせください。

[ご案内]
ETERNUS Multipath Driver AIX版につきましては、2017年6月30日をもちまして、販売終了となりました。今後につきましては、AIX OSに標準添付されているマルチパスドライバのご利用をお願いいたします。
AIX OS標準添付のマルチパスドライバをご利用いただく際は、「ETERNUS DX/AF series ODM package for AIX MPIO」が必須となりますので、下記よりダウンロードをお願い致します。

サポート情報

各OSのサポート状況や接続時の注意事項などが記載されておりますので、ご確認ください。

資材名 版数
ETERNUS Multipath Driver(Oracle Solaris 版)サポート情報 (871 KB) 2017年11月版
ETERNUS Multipath Driver(Windows版)サポート情報 (1.17 MB ) 2017年11月版
ETERNUS Multipath Driver V2(Linux版)サポート情報 (824 KB) 2017年11月版

(ご参考)ETERNUS Multipath Driverのマニュアルはこちらから。

[ご案内]
ETERNUS Multipath Driver AIX版につきましては、2017年6月30日をもちまして、販売終了となりました。今後につきましては、AIX OSに標準添付されているマルチパスドライバのご利用をお願いいたします。
AIX OS標準添付のマルチパスドライバをご利用いただく際は、「ETERNUS DX/AF series ODM package for AIX MPIO」が必須となりますので、下記よりダウンロードをお願い致します。

特長・機能

本製品には以下の特長・機能があります。

パス冗長化によるシステムの信頼性の向上(フェイルオーバ)

アクセスパスを冗長化させることにより、1つのパスで障害が発生した場合でも、他の正常なパスに切り替えてアクセスを継続するため、システムの停止を回避することができます。

負荷分散によるシステム性能の向上(ロードバランス)

複数のアクセスパスを同時に使用し、アクセスを分散させることで、パスによるボトルネックを解消し、システム性能を向上させます。

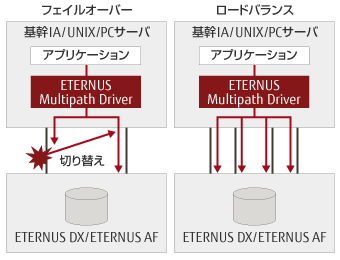

フェイルオーバとロードバランスの解説図

適用事例

シングルサーバへの適用

シングルサーバへETERNUS Multipath Driverを適用することにより、ETERNUS AF / ETERNUS DXのストレージレベルでの高信頼化に加え、HBA(Host Bus Adapter) とストレージコントローラー間の高信頼化が可能になり、可用性を高めることができます。また、ストレージのコントローラー、ケーブル等の故障時はシステムを停止せず、活性交換が可能となります。
さらに、ロードバランス機能により、ストレージの性能を最大限の引き出すことが可能になります。

ETERNUS Multipath Driver システム構成図(シングルサーバへの適用例)

クラスタシステムへの適用

クラスタシステムへETERNUS Multipath Driverを適用することにより、サーバレベルのクラスタとの組み合わせにより、さらに堅牢で可用性の高いシステムの構築が可能になる。

ETERNUS Multipath Driver システム構成図(クラスタシステムへの適用例)

効果

  • 高信頼で可用性の高いシステムの構築が可能。
  • 多重パス同時使用によるアクセスパスを分散させることでパスボトルネックを解消しシステム性能を向上。

よくあるご質問(FAQ)

Question

  1. 製品体系として、ETERNUS Multipath Driver for Enterprise Model/ Standard Model/ Entry Model/ Low End Modelの4製品ありますがどれをえらべばいいですか?
  2. サーバ単位での購入が必要ですか? RAID装置単位での購入が必要ですか?
  3. AIX環境でマルチパスドライバを利用することはできますか?

Answer

  1. 製品体系として、ETERNUS Multipath Driver for Enterprise Model/ Standard Model/ Entry Model/ Low End Modelの4製品ありますがどれをえらべばいいですか?
    サーバにどのRAID装置を接続するかにより、選んでください。複数の機種を接続する場合、接続する機種を全てサポートする製品として選択してください。
    それぞれのモデルがサポートするRAID装置については、「製品体系」を御覧下さい。
  2. サーバ単位での購入が必要ですか? RAID装置単位での購入が必要ですか?
    サーバ1台あたり、1本の購入が必要です。クラスタシステムの場合は、クラスタを構成するサーバの台数分の購入が必要です。1台のサーバに何台のRAID装置を接続するかは関係ありません。
  3. AIX環境でマルチパスドライバを利用することはできますか?
    AIX OSに標準添付されているマルチパスドライバでご利用が可能です。その際には「ETERNUS DX/AF series ODM package for AIX MPIO」が必須となりますので、下記よりダウンロードをお願い致します。
