GTM-W5W3BK9
Skip to main content

爱科环保卡运用实例

事例①:数据中心

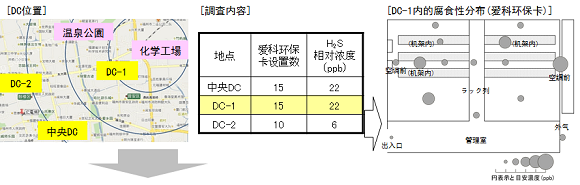

发生在中国数据中心(DC)的腐蚀故障

  • 在市内的3个DC处(下图),频繁发生Ag配线的腐蚀故障。
    • 使用吸收式采样管对硫化氢进行了测定⇒因低于100ppb以下无法检测
  • 使用爱科环保卡的调查结果
    ⇒ 明确判断出部分设备处于硫化氢导致的「易腐蚀」大气中
    • 使用吸收式采样管对硫化氢进行了测定⇒因低于100ppb以下无法检测


  • 对策:防止外气进入(内压管理, 密閉化, 二重门)
  • 推荐爱科环保卡定期监视=1个中心1年4次,10个地点
back

事例②:化工厂

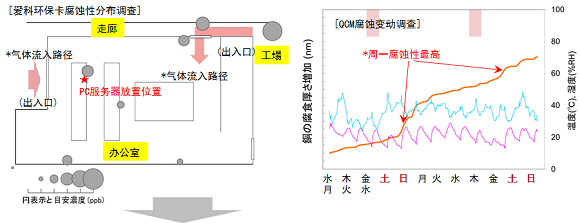

有产生硫化氢的制程的化工厂环境调查

  • 工场内办公室的PC服务器腐蚀故障频繁发生
  • 使用爱科环保卡 (腐蚀性分布), QCM(腐蚀性的时间变化)进行环境调查
    ⇒ 结果发现腐蚀性气体从办公室的出入口流入, 并且腐蚀性在星期一最高。


  • 对策:建议导入内置硫化氢净化化学过滤器的机架
back

事例③:橡胶工场

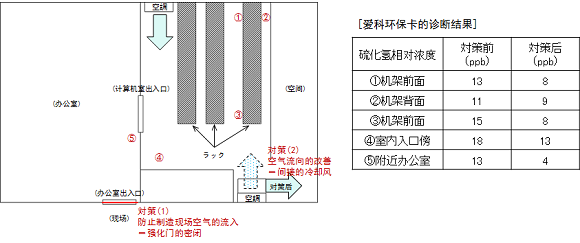

工场内设置的计算机室的硫化腐蚀对策

  • 橡胶制程(加硫)产生硫化氢
  • 导致计算机室设置设备的腐蚀故障
  • 对策:(1)防止制造现场的空气流入
                (2)改善设备室内空气的流向

    ⇒ 使用爱科环保卡确认硫化腐蚀的减少情况


back

事例④:造纸工场

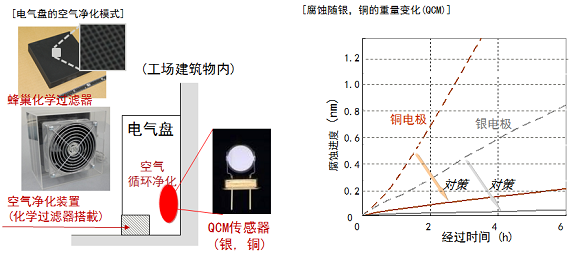

工场内电气盘的硫化腐蚀对策

  • 废纸再生制程发生硫化氢
  • 对策:电气盘内设置空气净化装置, 电气盘的密闭化
    ⇒ 通过QCM腐蚀传感器,几小时内即可确认空气净化(腐蚀抑制)效果


back

事例⑤:电话交换机

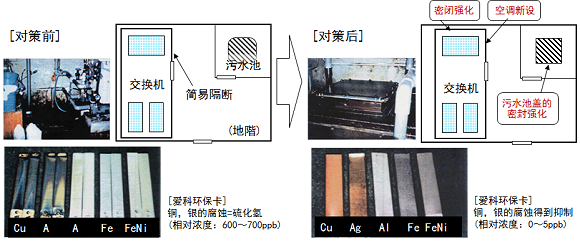

电话交换机腐蚀故障的原因调查与对策

  • 交换机设置1年后发生腐蚀故障
    • 使用气体采集的调查结果表明「无问题」
  • 使用爱科环保卡诊断出来自污水池的硫化氢
  • 対策:加强污水池的密闭, 实施交换机室的隔断


back

事例⑥:生活环境

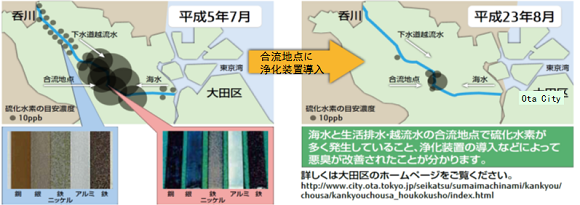

河流的异臭调查・对策监视

  • 在江河流域发生了臭鸡蛋味 (含硫化氢的腐烂臭)
  • 使用爱科环保卡的硫化氢诊断机能进行「气味诊断」
    • 爱科环保卡的优点:
      ①比气体分析便宜=可方便地进行多点同时调查
      ②以腐蚀蓄积气体=可捕捉偶尔发生的气味进行诊断
  • 确定硫化氢发生地点 (平成5年7月)⇒ 设置河流净化装置


  • 硫化氢发生状况的继续监控 (平成23年8月)
back

事例⑦:其他

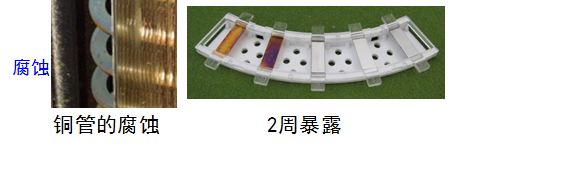

食品用冷却机组铜管的腐蚀

  • 短期内冷媒泄漏
  • 使用爱科环保卡检出硫化氢及氯类

对策:排水口的脏污与消毒用氯类的叠加效应 使腐蚀加速⇒改善洗浄工程


渔协的硬盘装置故障

  • 怀疑是来自大海的盐害,用爱科环保卡调查
  • 没有海盐粒子的侵入
  • 鱼类的腐烂产生的硫化氢为原因

对策:窗、出入口的密闭化、导入空调

大楼地沟的异臭

  • 大楼地沟周边有异臭
  • 使用爱科环保卡检出硫化氢
  • 推测发生源为地沟中的黑色污泥, 使用QCM传感器对地沟清扫前后的 硫化腐蚀变化进行监测

对策:地沟清扫后银的腐蚀大幅减少, ⇒ 硫化氢得以抑制=环境改善效果得以确认


back

事例⑧:仓库

电子部品仓库的腐蚀调查与对策

电子部品(电容器,连接器,电池芯,PCB等)出货后,发现引脚或端子等处有硫化变色,并对电性能产生影响。

  • 使用爱科环保卡的调查结果
    • 存放有纸箱的仓库以及纸箱内部有明显的硫化氢腐蚀性气体存在,并且浓度达到了足以使部品金属表面被硫化的程度。
    • 没有密闭塑料袋等内装的部品,在该环境中裸放一定期间后变色更为显著。
      (在因顾客要求的在库生产以及海运等情况下)
    • 进一步的资料证实,市面上的一般纸箱材料,因材质、再生次数以及使用环境等的不同,都不可避免地会发生包括硫化氢等含硫气体的扩散。
      (50ppb~200ppb不等,一般认为电子设备在超过7.4ppb浓度的硫化氢环境中无法长期稳定运行)

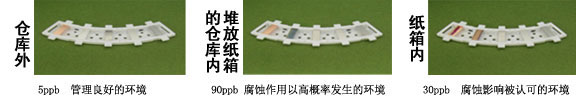

例:设置爱科环保卡2周后的样品结果


  • 对策:
    • 改用涂覆气相抗氧化涂层的新型纸箱,以防止来自纸箱材质的含硫气体扩散。
    • 使用塑料袋等进行密闭内装,以阻止硫化氢等腐蚀性气体的侵入。
    • 使用爱科环保卡对仓库以及纸箱的环境进行定期监测,以确保对策实施的有效。

使用FPD法对5种不同生产商的纸箱进行分析的结果显示,
从纸箱中扩散的硫化氢的含有量在51ppb~200ppb不等。(OEG)
而电子设备在超过7.4ppb浓度的硫化氢环境中即无法保证其稳定的运行。 (Fujitsu)

back
