开始对5G超高密度分布式天线系统进行现场试验
在网络业务基地设立5G测试站点,对高分辨率视频进行同时/高速传输实验

富士通株式会社(总公司:日本东京都港区,社长:田中达也,以下简称:富士通)以及株式会社富士通研究所(总公司:日本神奈川县川崎市,社长:佐佐木繁,以下简称:富士通研究所),在富士通网络业务的核心基地--富士通新川崎科技广场(日本神奈川县川崎市)设置第5代移动通信系统(以下简称:5G)的测试站点,与株式会社 NTT DoCoMo(总公司:日本东京都千代田区,社长:吉泽和弘,以下简称:NTT DoCoMo)合作,于2017年11月7日开始对5G大容量技术--超高密度分布式天线(注1)进行现场试验。

背景

随着VR(虚拟现实)/ AR(增强现实)的应用,和以无人驾驶为代表的物体自动化等新应用的推出,社会变得越来越高度化,移动通信作为支撑这一社会的技术,预计将会得到进一步发展。面向2020年后的实际应用,目前全球正在开展新型移动通信系统--5G的研发,为了支持快速增长的移动通信业务,5G的任务是与目前作为主流的4G相比,实现超过其1000倍的大容量、以及10Gbps的数据通信速度,以响应伴随IoT普及导致的设备数量增加和低延迟通信。

此次,富士通和富士通研究所与NTT DoCoMo合作,致力于超高密度分布式天线的现场试验,以帮助提高移动通信系统的容量。此前,这些机构对在户外多个地点配置分布式天线时的通信速度也进行过评估实验。

富士通与富士通研究所为实现5G技术的实际应用,此次新开发了一种超高密度分布式天线的实验系统,并与NTT DoCoMo合作,从2017年11月7日开始进行实验,将高分辨率视频同时/高速传输到实际终端设备。

实验系统

富士通受总务省委托,针对“面向第5代移动通信系统的研发”项目,于2017年10月开发了超高密度分布式天线的实验系统。

该实验系统由以下几部分组成:在富士通新川崎科技广场内2台移动的终端设备(装有显示器);安装在16个地点的分布式天线;用于控制分布式天线的集中式基带处理设备(注2);连接分布式天线与集中式基带处理设备的光纤等。集中式基带处理设备可集中控制多达32个分布式天线,通过富士通研究所自主研发的技术--分布式天线间的高精度校准技术(注3),可以防止分布式天线间的电波干扰。该配置可进行面向5G实际应用的技术验证,即基于5G向使用了分布式天线的移动终端同时/快速传输高达32个流的大容量数据。

另外,由于该实验系统支持包括视频在内的IP数据传输,因此,该实验系统可以对各企业的应用程序进行验证,如在体育场的实况视频传输等。

实验内容

在富士通网络业务的核心基地--富士通新川崎科技广场的大厅,我们设置了一个使用该实验系统的超高密度分布式天线的测试站点。将布置在大厅中的分布式天线和安装在另外建筑内的集中式基带处理设备通过光纤连接,并可从多个分布式天线,向多个终端设备同时/高速传输最大32个流的大容量数据。在实验开始时,对装有显示器的在大厅内移动的2台终端设备,同时分别传输不同容量的高分辨率视频。

figure1

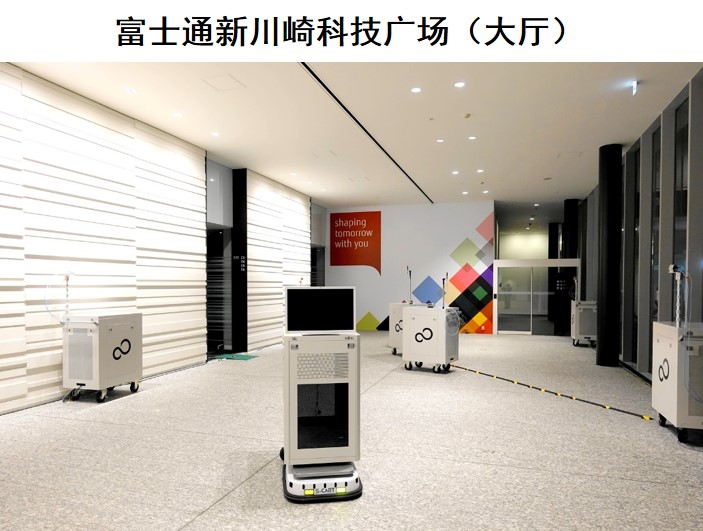

图1 测试站点

figure2

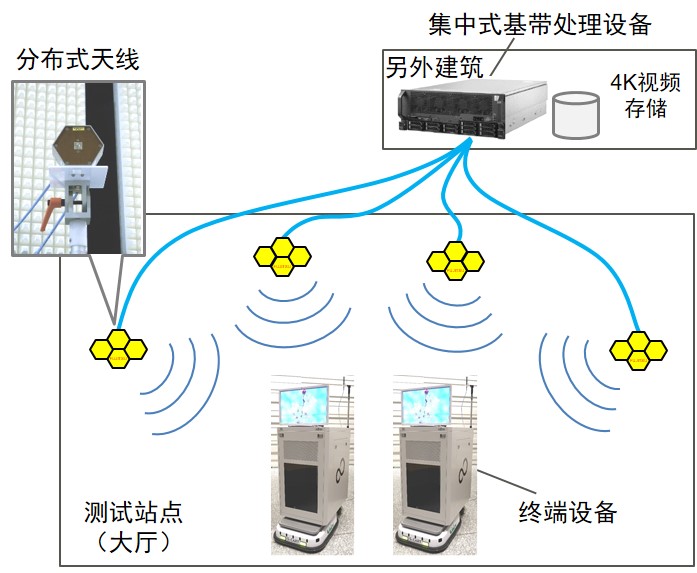

图2 实验示意图

今后

富士通和富士通研究所将与NTT DoCoMo继续合作开展实验,积极推动5G技术的发展。另外,该测试站点将作为一个开放的实验环境,进行针对5G技术的各种使用案例的应用验证,如在体育场的实况视频传输,在商业设施以及活动场地的实时信息传输服务等,目标于 2020年后实现5G的实际应用。

本次实验中包含了由总务省委托进行的“面向第5代移动通信系统的研发”项目的部分成果。

注释

 注1 超高密度分布式天线:
富士通研究所技术,通过集中控制高密度分布式基站天线,瞬间形成电波可到达范围的小区并进行动态控制,以提高终端的通信质量。
 注2集中式基带处理设备:
一种数字信号处理装置,用于在一个地方集中处理多个分布式天线的发送/接收信号。
 注3校准技术:
一种通过校正分布式天线中使用的放大器等高频电路的特性来提高通信精度的技术。
